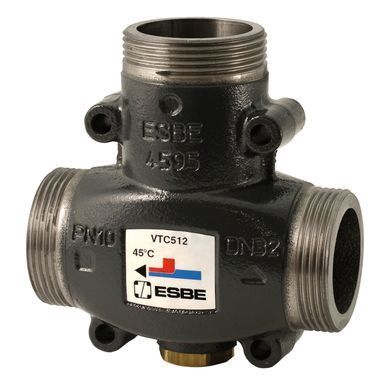

Термічний 3-ходовий клапан ESBE серії VTC500 сконструйований для захисту котла за дуже низької температури теплоносія зворотного трубопроводу. Підтримка високої та стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату та збільшує термін його експлуатації.
Клапан VTC500 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для накопичення накопичувальних баків. Клапан встановлюється або на зворотному трубопроводі до котла (50°C, 55°C, 60°C, 65°C або 70°C) або на трубопроводі, що запитує, до накопичувального бака (70°C). Ми рекомендуємо першу опцію, оскільки це полегшує схему трубопроводів для розширення (див. приклади установки).
ФУНКЦІОНУВАННЯ
Клапан не вимагає налаштування у байпасному трубопроводі. Працездатність клапана залежить від його позиції.
Клапан містить термостат, який починає відкривати приєднання «А» при температурі вихідної змішаної води з'єднання AB, що дорівнює 50 °C, 55 °C, 60 °C, 65 °C або 70 °C. Підключення B повністю закривається, коли температура приєднання A перевищує номінальну температуру відкриття на 10 °C.
ТЕПЛОНОСІЙ
Для захисту від замерзання допускається використовувати теплоносій із вмістом гліколю та незамерзаючими рідинами, що нейтралізують розчинений кисень, з концентрацією гліколю до 50 %. При додаванні гліколю до теплоносія, збільшується в'язкість і змінюється теплоємність такого теплоносія, тому це необхідно враховувати при виборі термостатичного змішувача. Якщо додається 30-50% гліколю, то максимальний вихідний ефект клапана зменшується на 30-40%. Нижча концентрація гліколю може не зробити захисної дії.
СЕРВІС І ОБСЛУГОВУВАННЯ
Рекомендується встановлювати на з'єднаннях клапана запірні пристрої (що входять до серії VTC531). Це полегшить подальше обслуговування.
При звичайному режимі експлуатації, немає необхідності в обслуговуванні термостатичного клапана змішувача. Однак, при необхідності, можна легко замінити термостати.
