ВИКОРИСТАННЯ

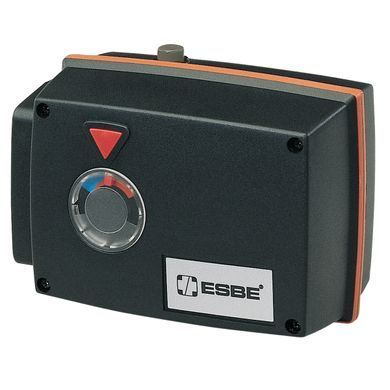

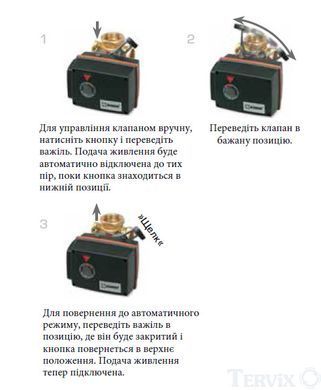

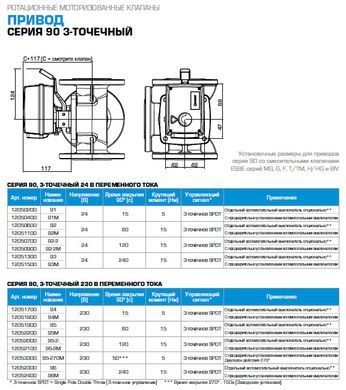

Приводи ESBE серії 90 - це компактні приводи для управління ротаційними змішувальними клапанами. Приводи реверсивні і обладнані обмежувальними вимикачами, які діють за допомогою кулачкових дисків. Регулюючи кулачкові диски можна налаштувати діапазон дії від 30 ° до 180 ° за винятком 1205 33 00, який має діапазон дії 270 °. Приводи оснащені пристроєм відключення ручного управління і мають індикатор на передній частині, що показує позицію клапана.Приводи з 3-точковим сигналом управління випускаються для напруг 24 В змінного струму, 50/60 Гц, або 230 В, 50 Гц з різним часом дії, наведеними в таблиці.

ОПЦІЇ

Арт. номер 98100690______ Окремі допоміжні вимикачі **

ПІДХОДЯЩІ ЗМІШУВАЛЬНІ КЛАПАНИ

• Серия VRG100*
• Серия VRG200*
• Серия VRG300*
• Серия VRH100*
• Серия VRB100*
• Серия VBF100, DN20-65*
• Серия MG
• Серия G
• Серия F
• Серия BIV
• Cepия T, TM
• Серия H и HG
*Потрібен окремий перехідник, див. нижче

ПРИЄДНУВАЛЬНІ КОМПЛЕКТИ

Необхідні перехідники для полегшення монтажу на ротаційний змішувальний клапан ESBE доступні в трьох різних варіантах. Перехідник, сконструйований для змішувальних клапанів ESBE серій MG, G, F, BIV, H, HG поставляється з кожним приводом. Перехідники для змішувальних клапанів ESBE серій VRG, VRH, VRB і VBF можуть бути замовлені окремо.

Арт. номер
16051300 (= поставляється з приводом)____ клапана ESBE серій MG, G, F, BIV, T, TM, H, HG
16053300 _____________ Клапани ESBE серій VRG, VRH, VRB
13905100_ __________________ Клапани ESBE серій VBF100

Перехідники для змішувальних клапанів та клапанів, вбудованих в котли, доступні у відповідності з нижче вказаними артикулами:

Арт. номер
16053600____________________BRV, Meibes, Oventrop, Watts
16053900___ Honeywell Centra ZR, DR, DRG, DRU (DN15-50)
16051700____________ Honeywell Centra Kompakt DRK / ZRK
16051300__________________________ Sauter MH32 ... H42 ...
16052600_____________________Schneider Electric / TAC-TRV
16052500_____________ Siemens VBG31, VBI31, VBF21, VCI31
16051400 _____________________________ TA-VTR, TA-STM
16051500__________________________Viessmann (DN20-25)
