ВИКОРИСТАННЯ

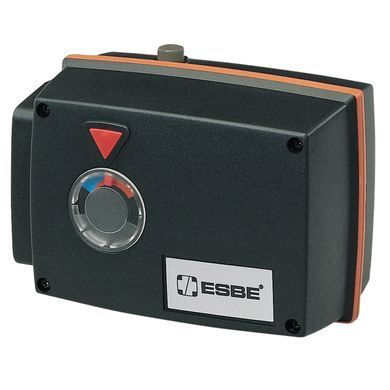

Приводи ESBE серії 90 - це компактні приводи для управління ротаційними змішувальними клапанами. Приводи реверсивні і обладнані обмежувальними вимикачами, які діють за допомогою кулачкових дисків. Для моделей 12550100 та 12550200 робочий діапазон становить відповідно 90 ° і 180 °, a для моделі 12550400 він становить 355 °. приводи оснащені пристроєм відключення ручного управління і мають індикаторна передній частині, що показує позицію клапана. Напруга живлення 24 В змін. / пост. струму. Заводська установка приводів: 0-10 В і 60 сек. для моделі 12550100 та відповідно 120 сек. для моделей 12550200 та 12550400. Будь-які регулювання робляться при знятій передній кришці.

ПІДХОДЯЩІ ЗМІШУВАЛЬНІ КЛАПАНИ

· Серия VRG100*

· Серия VRG200*

· Серия VRG300*

· Серия VRH100*

· Серия VRB100*

· Серия VBF100, DN20-65*

· Серия MG

· Серия G

· Серия F

· Серия BIV

· Cepия T, TM

· Серия H и HG

*Потрібен окремий перехідник, див. нижче

ПРИЄДНУВАЛЬНІ КОМПЛЕКТИ

Необхідні перехідники для полегшення монтажу на ротаційний змішувальний клапан ESBE доступні в трьох різних варіантах. Перехідник, сконструйований для змішувальних клапанів ESBE серій MG, G, F, BIV, H, HG поставляється з кожним приводом. Перехідники для змішувальних клапанів ESBE серій VRG, VRH, VRB і VBF можуть бути замовлені окремо.

Арт. номер

16051300 (= поставляється з приводом)____ клапана ESBE серій MG, G, F, BIV, T, TM, H, HG

16053300 _____________ Клапани ESBE серій VRG, VRH, VRB

13905100_ __________________ Клапани ESBE серій VBF100

Перехідники для змішувальних клапанів та клапанів, вбудованих в котли, доступні у відповідності з нижче вказаними артикулами:

Арт. номер

16053600____________________BRV, Meibes, Oventrop, Watts

16053900___ Honeywell Centra ZR, DR, DRG, DRU (DN15-50)

16051700____________ Honeywell Centra Kompakt DRK / ZRK

16051300__________________________ Sauter MH32 ... H42 ...

16052600_____________________Schneider Electric / TAC-TRV

16052500_____________ Siemens VBG31, VBI31, VBF21, VCI31

16051400 _____________________________ TA-VTR, TA-STM

16051500__________________________Viessmann (DN20-25)
