ИСПОЛЬЗОВАНИЕ

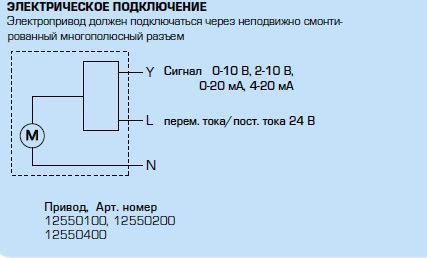

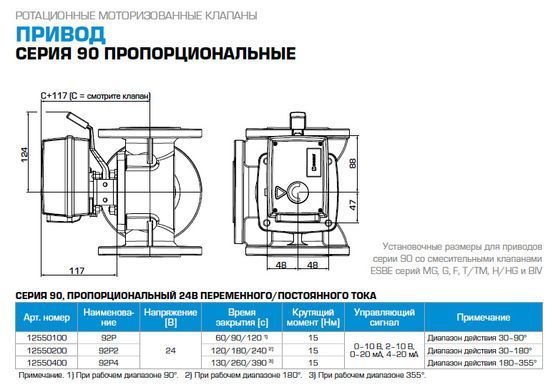

Приводы ESBE серии 90 - это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют с помощью кулачковых дисков. Для моделей 12550100 и 12550200 рабочий диапазон составляет соответственно 90 ° и 180 °, a для модели 12550400 он составляет 355 °. приводы оснащены устройством отключения ручного управления и имеют индикатор передней части, показывает позицию клапана. Напряжение питания 24 В перем. / Пост. тока. Заводская установка приводов: 0-10 В и 60 сек. для модели 12550100 и соответственно 120 с. для моделей 12550200 и 12550400. Любые регулирования делаются при снятой передней крышке.

Подходящие смесительного клапана

· Серия VRG100 *

· Серия VRG200 *

· Серия VRG300 *

· Серия VRH100 *

· Серия VRB100 *

· Серия VBF100, DN20-65 *

· Серия MG

· Серия G

· Серия F

· Серия BIV

· Cepия T, TM

· Серия H и HG

* Требуется отдельный переходник см. ниже

ПРИСОЕДИНИТЕЛЬНЫЕ КОМПЛЕКТЫ

Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE доступны в трех различных вариантах. Переходник, сконструированный для смесительных клапанов ESBE серий MG, G, F, BIV, H, HG поставляется с каждым приводом. Переходники для смесительных клапанов ESBE серий VRG, VRH, VRB и VBF могут быть заказаны отдельно.

Арт. номер

16051300 (= поставляется с приводом) ____ клапана ESBE серий MG, G, F, BIV, T, TM, H, HG

16053300 _____________ Клапаны ESBE серий VRG, VRH, VRB

13905100_ __________________ Клапаны ESBE серий VBF100

Переходники для смесительных клапанов и клапанов, встроенных в котлы, доступны в соответствии с нижеуказанным артикулами:

Арт. номер

16053600____________________BRV, Meibes, Oventrop, Watts

16053900___ Honeywell Centra ZR, DR, DRG, DRU (DN15-50)

16051700____________ Honeywell Centra Kompakt DRK / ZRK

16051300__________________________ Sauter MH32 ... H42 ...

16052600_____________________Schneider Electric / TAC-TRV

16052500_____________ Siemens VBG31, VBI31, VBF21, VCI31

16051400 _____________________________ TA-VTR, TA-STM

16051500__________________________Viessmann (DN20-25)

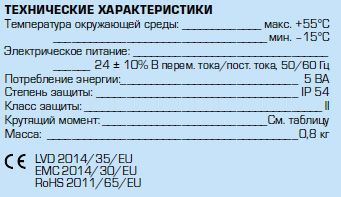

Характеристики
